Súng phun sơn tĩnh điện E-A10

Súng phun sơn tĩnh điện E-A10 là thiết bị phun sơn tĩnh điện cao cấp được sản xuất bởi thương hiệu hàng đầu Nhật Bản Anest Iwata, nổi tiếng với các giải pháp phun sơn công nghiệp chất lượng cao. Sản phẩm được thiết kế chuyên biệt để tích hợp vào các dây chuyền sơn tự động hoặc robot công nghiệp, đáp ứng các tiêu chuẩn khắt khe về hiệu suất phun sơn, tiết kiệm vật liệu và đảm bảo chất lượng lớp phủ sơn tĩnh điện.

1. Đặc điểm nổi bật của Súng phun sơn tĩnh điện E-A10

1.1. Điện áp đầu ra -40 kV

E-A10 sử dụng điện áp đầu ra DC -40 kV. Trong quá trình phun, hạt sơn được tích điện và di chuyển về phía vật đã được tiếp đất.

Điện trường hỗ trợ tăng lượng sơn đi vào bề mặt cần phủ và hạn chế vật liệu phát tán ra ngoài khi hệ thống được lắp đặt và điều chỉnh đúng.

1.2. Lỗ phun 1.3 mm, hai lựa chọn nắp chụp

E-A10 sử dụng lỗ phun 1.3 mm với hai lựa chọn:

• Nắp chụp C1: lưu lượng sơn 300 ml/phút, chiều rộng dải sơn 330 mm.
• Nắp chụp L1: lưu lượng sơn 160 ml/phút, chiều rộng dải sơn 240 mm.

C1 phù hợp khi cần vùng phủ rộng và lượng sơn lớn hơn. L1 hoạt động ở áp suất thấp hơn, phù hợp khi cần giảm lưu lượng sơn và kiểm soát vùng phủ nhỏ hơn.

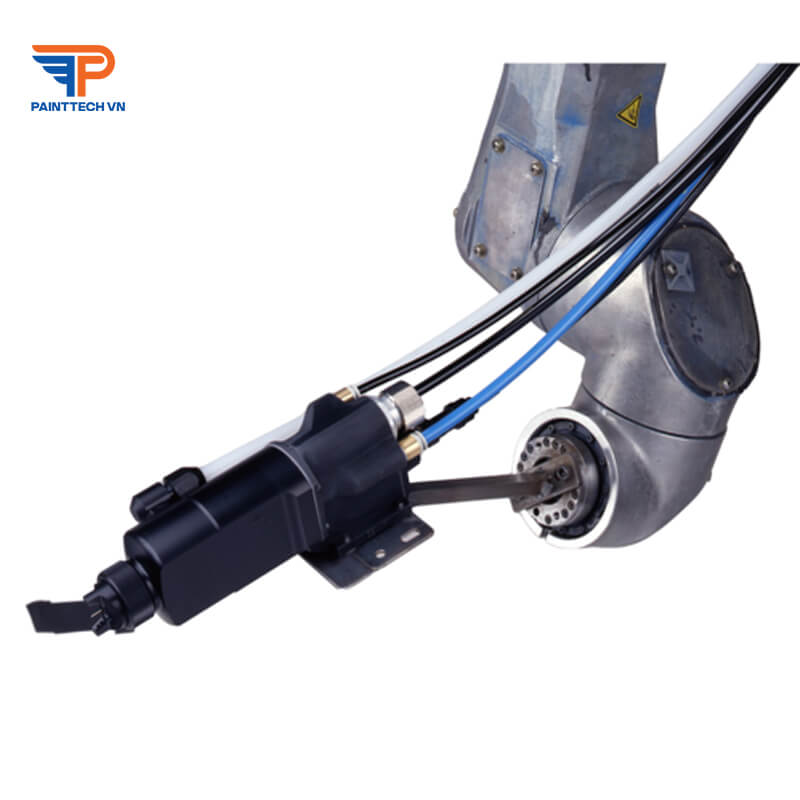

1.3. Thiết kế chuyên dùng để lắp trên robot

E-A10 là súng phun tự động, không sử dụng cò bóp như súng cầm tay. Súng được gá cố định trên robot và hoạt động theo tín hiệu điều khiển của hệ thống.

Thiết kế này phù hợp với:

• Dây chuyền có sản phẩm lặp lại.
• Robot cần thay đổi góc và vị trí phun.
• Hệ thống cần kiểm soát thời điểm đóng mở sơn.
• Nhà máy cần duy trì điều kiện phun ổn định giữa nhiều sản phẩm.

1.4. Tích hợp van sơn trong thân súng

Van sơn được bố trí bên trong thân E-A10, giúp đóng mở dòng sơn ngay tại súng.

Cách bố trí này giúp hệ thống điều khiển thời điểm bắt đầu và kết thúc phun chính xác hơn, đồng thời thuận tiện khi bảo dưỡng cụm van sơn.

1.5. Có các chức năng bảo vệ khi vận hành tĩnh điện

E-A10 kết hợp với bộ điều khiển E-SC12B để quản lý phần điện của hệ thống.

Hệ thống có các chức năng kiểm tra như:

• Phát hiện lỗi tiếp đất.
• Phát hiện quá dòng.
• Phát hiện lỗi cáp.
• Phát hiện lỗi thời gian hoạt động.
• Hạn chế các bất thường liên quan đến cầu kim loại.

Các chức năng này không thay thế yêu cầu lắp đặt đúng kỹ thuật. Robot, vật cần sơn và thiết bị liên quan vẫn phải được tiếp đất đúng cách.

2. Thông số kỹ thuật của Súng phun sơn tĩnh điện E-A10

Thông số	Giá trị
Model	E-A10
Kiểu phun	Cấp sơn áp lực
Kích thước lỗ phun	1.3 mm
Điện áp đầu vào	AC 12 V
Điện áp đầu ra	DC -40 kV
Độ nhớt sơn tham khảo	20 giây/NK-2
Trọng lượng	1.000 g
Vật liệu thân súng	Polyacetal
Vật liệu phần tiếp xúc sơn	Polyacetal
Đầu khí phun	Đầu nối dùng ống Ø8
Đầu khí điều khiển	Đầu nối dùng ống Ø6
Ren đầu chất lỏng	G3/8B male
Áp suất khí tối đa	0.68 MPa
Áp suất sơn tối đa	0.35 MPa
Nhiệt độ môi trường sử dụng	5–40°C
Kích thước	253 × 80 × 80 mm
Công suất máy nén khí tham khảo	Từ 7.5 kW
Bộ điều khiển phù hợp	E-SC12B

Thông số theo từng nắp chụp

Thông số	C1	L1
Áp suất khí trung tâm	0.26 MPa	0.12 MPa
Áp suất khí tạo chiều rộng dải sơn	0.24 MPa	0.12 MPa
Lượng khí tiêu thụ	200 lít/phút	260 lít/phút
Lưu lượng sơn	300 ml/phút	160 ml/phút
Chiều rộng dải sơn	330 mm	240 mm
Khoảng cách phun	250 mm	200 mm

3. Ứng dụng của Súng phun sơn tĩnh điện E-A10

Súng phun sơn tĩnh điện E-A10 phù hợp với dây chuyền cần tự động hóa quá trình phun và duy trì điều kiện làm việc lặp lại giữa các sản phẩm.

Các ứng dụng phù hợp gồm:

• Sơn linh kiện và sản phẩm kim loại.
• Sơn chi tiết ô tô, xe máy.
• Sơn vỏ máy và thiết bị công nghiệp.
• Sơn sản phẩm nhựa khi có biện pháp xử lý tiếp đất phù hợp.
• Sơn đồ gỗ và sản phẩm nội thất phù hợp.
• Lắp trên robot trong dây chuyền sản xuất.
• Hệ thống cần đóng mở súng tự động theo từng chu kỳ.
• Dây chuyền sử dụng sơn gốc nước, sơn có điện trở thấp hoặc sơn dung môi phù hợp.

E-A10 là súng phun sơn tĩnh điện dạng lỏng, không phải súng phun bột tĩnh điện.

4. Cách chọn nắp chụp C1 hoặc L1

Việc lựa chọn nắp chụp cần dựa trên kích thước bề mặt, lưu lượng sơn và điều kiện của dây chuyền.

Nắp chụp C1 phù hợp khi:

• Cần chiều rộng dải sơn lớn, khoảng 330 mm.
• Cần lưu lượng sơn khoảng 300 ml/phút.
• Sản phẩm có bề mặt tương đối rộng.

Nắp chụp L1 phù hợp khi:

• Cần chiều rộng dải sơn khoảng 240 mm.
• Lưu lượng sơn 160 ml/phút đã đáp ứng công việc.
• Hệ thống cần vận hành với áp suất khí thấp hơn.

Không nên chọn nắp chụp chỉ dựa vào chiều rộng dải sơn. Cần kiểm tra đồng thời tốc độ robot, lượng sơn cần phủ và hình dạng sản phẩm.

5. Lưu ý khi lắp đặt và sử dụng

Súng tĩnh điện E-A10 phải được lắp đặt đồng bộ với robot, bộ điều khiển, nguồn khí, nguồn sơn và hệ thống tiếp đất.

Trước khi vận hành cần kiểm tra:

• Robot và vật cần sơn được tiếp đất đúng cách.
• Bộ điều khiển hoạt động bình thường.
• Cáp điện áp thấp được kết nối chắc chắn.
• Đường khí Ø8 và Ø6 được lắp đúng vị trí.
• Áp suất khí không vượt quá 0.68 MPa.
• Áp suất sơn không vượt quá 0.35 MPa.
• Nắp chụp và đầu phun sạch.
• Đường sơn không bị rò rỉ.
• Khoảng cách phun đúng với nắp chụp đang sử dụng.
• Thời điểm đóng mở súng phù hợp với tốc độ robot.

Trước khi đưa dây chuyền vào sản xuất liên tục, nên phun thử để kiểm tra chiều rộng dải sơn, lượng sơn và độ đồng đều của lớp phủ.

6. Cách giữ súng hoạt động ổn định

Sau mỗi ca sản xuất hoặc trước khi thay đổi màu sơn, cần vệ sinh đường dẫn sơn, đầu phun và nắp chụp bằng dung môi phù hợp.

Các vị trí cần kiểm tra định kỳ gồm:

• Đầu phun 1.3 mm.
• Nắp chụp C1 hoặc L1.
• Van sơn bên trong thân súng.
• Đường dẫn sơn.
• Đầu khí phun Ø8.
• Đầu khí điều khiển Ø6.
• Ren đầu chất lỏng G3/8B.
• Cáp điện áp thấp.
• Vị trí kết nối với bộ điều khiển.

Không dùng kim thép, mũi khoan hoặc vật cứng để chọc vào các lỗ khí trên nắp chụp. Lỗ khí bị biến dạng có thể làm chiều rộng dải sơn và sự phân bố hạt sơn thay đổi.

Trước khi vệ sinh hoặc tháo súng khỏi robot, cần ngắt nguồn điện, nguồn khí và nguồn sơn, sau đó xả hết áp suất còn lại trong hệ thống.

7. Dịch vụ bảo hành và giao hàng

Khi mua Súng phun sơn tĩnh điện E-A10 tại PAINTTECH VN, khách hàng được hỗ trợ đầy đủ các quyền lợi:

• Bảo hành 12 tháng.
• Hỗ trợ giao hàng toàn quốc, kiểm tra sản phẩm trước khi thanh toán.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt, sử dụng và bảo dưỡng thiết bị.

8. Hỗ trợ tư vấn và lựa chọn sản phẩm phù hợp

Việc lựa chọn súng phun sơn tĩnh điện tự động cần dựa trên toàn bộ hệ thống, gồm loại sơn, kích thước sản phẩm, tốc độ robot, nắp chụp, lưu lượng sơn và điều kiện tiếp đất.

E-A10 phù hợp với khách hàng cần:

• Súng phun sơn tĩnh điện tự động lắp trên robot.
• Điện áp đầu ra DC -40 kV.
• Lỗ phun 1.3 mm.
• Kiểu phun cấp sơn áp lực.
• Lựa chọn nắp chụp C1 hoặc L1.
• Tự động đóng mở sơn theo chu kỳ.
• Phun sơn dạng lỏng trên dây chuyền sản xuất.

Nếu chưa chắc chắn Súng phun sơn tĩnh điện E-A10 có phù hợp với dây chuyền đang sử dụng, PAINTTECH VN sẵn sàng hỗ trợ kiểm tra loại sơn, robot, bộ điều khiển và các điều kiện vận hành trước khi lựa chọn thiết bị.

Khách hàng có thể nhấn “Báo giá” hoặc gửi yêu cầu trực tiếp để được tư vấn nhanh.
