Súng phun sơn tự động WIDER1A-08E2P

Súng phun sơn tự động WIDER1A-08E2P là mẫu súng phun sơn tự động cao cấp đến từ Anest Iwata, thương hiệu danh tiếng của Nhật Bản về thiết bị phun sơn công nghiệp. Sản phẩm được thiết kế đặc biệt cho các dây chuyền sản xuất tự động, phù hợp với môi trường công nghiệp hiện đại, từ ngành gỗ, ô tô, linh kiện điện tử, cho đến dược phẩm, thực phẩm, giày da.

1. Thông số kỹ thuật chi tiết WIDER1A-08E2P

Thông số	Chi tiết
Loại súng	Nhỏ
Kích thước lỗ phun	0.8 mm
Áp suất khí nén hoạt động	0.29 MPa (tương đương 2.9 bar)
Lưu lượng sơn	150 mL/phút
Loại nắp chụp	E2P
Chiều rộng vệt phun	190 mm
Lượng khí tiêu thụ	270 L/phút
Trọng lượng	400 g
Ren đầu khí	CAP: ø8 CYL: ø6
Ren đầu chất lỏng	G1/4 male (ren ngoài)

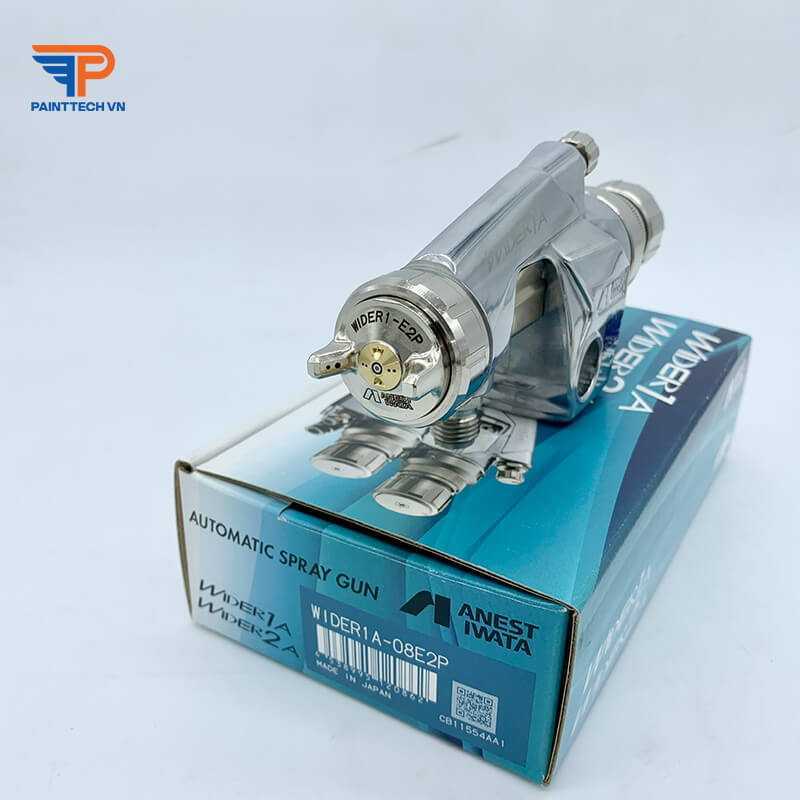

Ngoại hình nhỏ gọn của Súng phun sơn WIDER1A-08E2P

2. Đặc điểm nổi bật của súng phun sơn tự động WIDER1A-08E2P

2.1. Lỗ phun 0.8 mm, phù hợp chi tiết nhỏ và lượng sơn thấp

WIDER1A-08E2P sử dụng kích thước lỗ phun 0.8 mm. Trong Series WIDER1A, đây là một trong những model có lỗ phun nhỏ, phù hợp với dây chuyền xử lý sản phẩm có kích thước không quá lớn hoặc công việc cần giới hạn lượng sơn đưa lên bề mặt.

Tại áp suất tiêu chuẩn 0.29 MPa, súng có lưu lượng sơn 150 ml/phút. Mức lưu lượng này giúp hệ thống kiểm soát lượng vật liệu trong mỗi chu kỳ phun tốt hơn so với việc sử dụng một model có lỗ phun và lưu lượng lớn cho cùng một chi tiết nhỏ.

Khi lựa chọn WIDER1A-08E2P, người dùng không nên chỉ dựa vào lỗ phun 0.8 mm. Cần đối chiếu đồng thời loại sơn, độ nhớt sau pha, lượng sơn cần cấp, tốc độ dây chuyền, chiều rộng dải sơn và khoảng cách từ súng tới sản phẩm.

2.2. Nắp chụp E2P, chiều rộng dải sơn 190 mm

Súng sử dụng nắp chụp E2P và tạo chiều rộng dải sơn 190 mm. Khoảng cách giữa súng và vật phun được xác định ở mức 200 mm trong bảng thông số của dòng WIDER1A.

Chiều rộng dải sơn 190 mm phù hợp khi cần phủ các chi tiết nhỏ đến trung bình mà không muốn vùng phun quá rộng. Trong dây chuyền tự động, lựa chọn dải sơn phù hợp với kích thước sản phẩm giúp hạn chế lượng sơn đi ra ngoài mép vật cần phủ.

Vị trí gá súng, khoảng cách phun và hướng đặt sản phẩm cần được giữ ổn định giữa các chu kỳ. Nếu khoảng cách thay đổi, chiều rộng dải sơn và lượng vật liệu bám trên một đơn vị diện tích cũng thay đổi.

2.3. Thân súng nhỏ gọn, phù hợp dây chuyền tự động

Series WIDER1A được Anest Iwata phát triển dưới dạng súng phun sơn tự động cỡ nhỏ dành cho dây chuyền sơn công nghiệp. Thiết bị có thể được bố trí trên máy chuyển động qua lại, hệ thống gá súng hoặc thiết bị sơn tự động khi điều kiện lắp đặt phù hợp.

Thân súng gọn có lợi trong những dây chuyền:

• Không gian lắp đặt hạn chế.
• Nhiều súng được bố trí gần nhau.
• Sản phẩm có kích thước nhỏ đến trung bình.
• Cần điều khiển đóng mở súng theo chu kỳ.
• Cần đồng bộ hoạt động phun với cảm biến hoặc bộ điều khiển của dây chuyền.

Khác với súng cầm tay, WIDER1A-08E2P không được người thợ trực tiếp bóp cò. Khí điều khiển tác động vào cơ chế đóng mở bên trong súng để bắt đầu hoặc dừng quá trình cấp sơn.

2.4. Đường khí phun và khí điều khiển được bố trí riêng

WIDER1A sử dụng đường khí CAP cho khí phun và đường CYL cho khí điều khiển hoạt động của súng. Tài liệu Anest Iwata nêu đầu CYL sử dụng Ø6 hoặc G1/4, đầu CAP sử dụng Ø8 hoặc G1/4 và đầu chất lỏng G1/4.

Cách bố trí riêng đường khí giúp hệ thống điều khiển thời điểm đóng mở súng độc lập với nguồn khí dùng để xé tơi sơn. Khi lắp đặt, người dùng cần phân biệt đúng từng đường để tránh đấu nhầm khí điều khiển và khí phun.

Một hệ thống cơ bản thường gồm nguồn khí nén, bộ lọc khí, bộ điều chỉnh áp suất, van điện từ, thiết bị cấp sơn và đường ống kết nối tới súng.

2.5. Dễ tháo lắp và điều chỉnh hơn thế hệ trước

WIDER1A là dòng thay thế WA-101. Anest Iwata đã thay đổi thiết kế bộ điều chỉnh lưu lượng sơn để việc tháo ra thực hiện thuận tiện hơn và không cần dụng cụ cho thao tác này. Bộ điều chỉnh chiều rộng dải sơn cũng được cải tiến để phản hồi tuyến tính hơn khi người dùng thay đổi mức điều chỉnh.

Phần làm kín kim sử dụng vật liệu kết hợp cao su và nhựa fluorinated nhằm tăng thời gian sử dụng của bộ phận làm kín. Những thay đổi này có ý nghĩa thực tế với dây chuyền cần vệ sinh, kiểm tra hoặc bảo trì súng định kỳ.

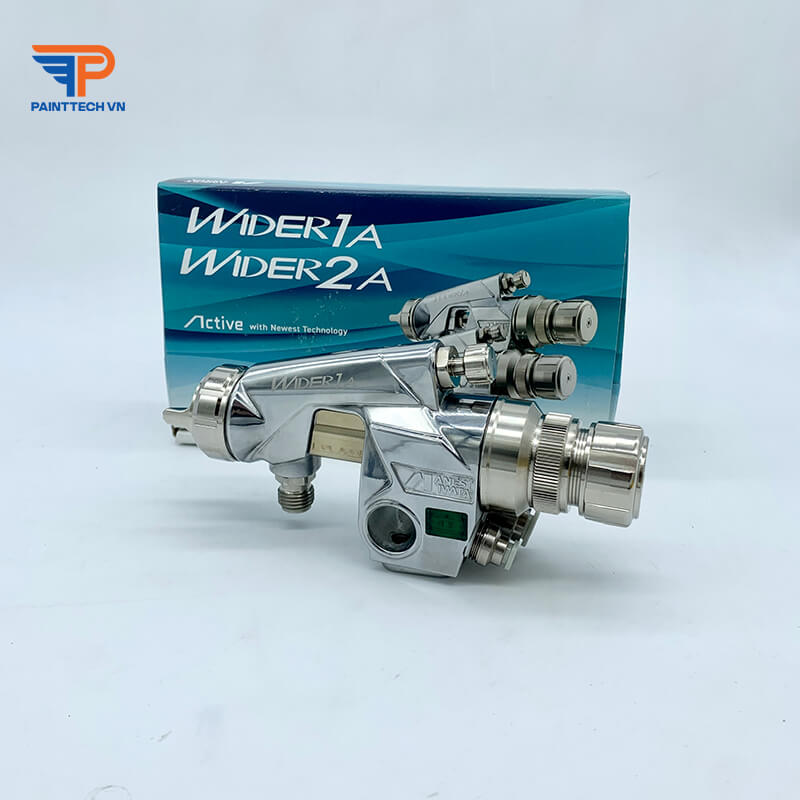

Thiết kế hiện đại, phù hợp với nhiều dây chuyền sản xuất hiện nay

3. Ứng dụng của Súng phun sơn tự động WIDER1A-08E2P

WIDER1A-08E2P phù hợp với dây chuyền cần một súng tự động nhỏ gọn, lỗ phun 0.8 mm và lưu lượng sơn 150 ml/phút. Anest Iwata định vị WIDER1A cho dây chuyền sơn tự động trong lĩnh vực công nghiệp nói chung, đặc biệt các model lỗ phun nhỏ phù hợp với sản phẩm kích thước nhỏ.

Các ứng dụng có thể bố trí gồm:

• Phun chi tiết kim loại kích thước nhỏ và trung bình.
• Phun linh kiện, vỏ máy và sản phẩm cơ khí.
• Sơn các chi tiết nhựa.
• Sơn chi tiết đồ gỗ và sản phẩm nội thất.
• Phun các bộ phận trong dây chuyền sản xuất ô tô, xe máy.
• Các dây chuyền cần lặp lại chu kỳ phun ở vị trí xác định.
• Hệ thống nhiều súng cần thân thiết bị nhỏ để bố trí khoảng cách hợp lý.

Model này phù hợp hơn khi sản phẩm không yêu cầu lượng sơn lớn. Nếu bề mặt rộng hoặc dây chuyền cần lưu lượng cao hơn, người dùng nên đối chiếu thêm các model WIDER1A có lỗ phun lớn hơn hoặc nhóm WIDER2A. Trang danh mục PAINTTECH cũng phân WIDER1A vào nhóm tự động cỡ nhỏ và WIDER2A vào nhóm xử lý bề mặt lớn hơn.

4. Lưu ý khi lắp đặt và sử dụng

Để Súng phun sơn tự động WIDER1A-08E2P hoạt động ổn định, người dùng cần thiết lập đồng thời nguồn khí, nguồn sơn và tín hiệu đóng mở súng.

Áp suất tiêu chuẩn của model là 0.29 MPa và lượng khí tiêu thụ là 270 lít/phút. Máy nén khí, bộ lọc, van điện từ và đường ống phải đáp ứng đủ lưu lượng khi toàn bộ số súng trên dây chuyền hoạt động cùng lúc. Không nên tính nguồn khí chỉ dựa trên một súng nếu hệ thống lắp nhiều thiết bị.

Khoảng cách giữa súng và sản phẩm nên duy trì khoảng 200 mm. Trước khi chạy sản xuất liên tục, cần phun thử để kiểm tra:

• Chiều rộng dải sơn.
• Lưu lượng sơn thực tế.
• Độ đều của lớp phủ.
• Áp suất tại súng.
• Thời gian mở và đóng súng.
• Vị trí bắt đầu và kết thúc phun.
• Tốc độ di chuyển của sản phẩm hoặc cơ cấu mang súng.

Nguồn khí cần sạch, khô và hạn chế dầu, hơi nước. Đường cấp sơn cũng cần duy trì dòng vật liệu ổn định; dao động áp suất cấp sơn có thể làm lượng sơn giữa các chu kỳ không đồng nhất.

5. Cách giữ súng hoạt động ổn định

Sau mỗi ca sản xuất hoặc khi thay đổi màu sơn, cần súc rửa đường dẫn sơn, đầu phun và các bộ phận tiếp xúc với vật liệu bằng dung môi phù hợp.

Nắp chụp E2P và đầu phun cần được kiểm tra thường xuyên. Sơn khô hoặc cặn bẩn tại các lỗ khí có thể làm dải sơn bị lệch, không đều hoặc thay đổi chiều rộng.

Người dùng nên:

• Xả sạch vật liệu còn lại trong đường sơn.
• Vệ sinh đầu phun và nắp chụp bằng dụng cụ mềm.
• Không dùng vật kim loại cứng để làm rộng các lỗ khí.
• Kiểm tra kim béc và bộ làm kín khi có dấu hiệu rò sơn.
• Kiểm tra đường CAP và CYL trước khi vận hành.
• Kiểm tra các đầu nối khí và đầu chất lỏng có rò rỉ hay không.
• Theo dõi độ ổn định của dải sơn sau mỗi lần tháo lắp bảo trì.

Khi súng xuất hiện hiện tượng phun ngắt quãng, cần kiểm tra đầu phun, nắp chụp, đường sơn và các vị trí có khả năng lọt khí trước khi tiếp tục vận hành. Hướng dẫn kỹ thuật của Anest Iwata cũng liệt kê cặn sơn, rò khí tại đầu phun và nắp chụp bẩn là những nguyên nhân cần kiểm tra khi dải sơn không ổn định.

6. Dịch vụ bảo hành và giao hàng

Khi mua Súng phun sơn tự động WIDER1A-08E2P tại PAINTTECH VN, khách hàng được hỗ trợ đầy đủ các quyền lợi:

• Bảo hành 12 tháng.
• Hỗ trợ giao hàng toàn quốc, kiểm tra sản phẩm trước khi thanh toán.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt, sử dụng và bảo dưỡng thiết bị.

7. Hỗ trợ tư vấn và lựa chọn sản phẩm phù hợp

Việc lựa chọn đúng súng phun sơn tự động không chỉ dựa vào kích thước lỗ phun. Người dùng cần đối chiếu thêm lưu lượng sơn, chiều rộng dải sơn, lượng khí tiêu thụ, kích thước sản phẩm, tốc độ dây chuyền, cách cấp sơn và vị trí lắp súng.

Nếu chưa chắc chắn WIDER1A-08E2P có phù hợp với dây chuyền đang sử dụng, PAINTTECH VN có thể hỗ trợ kiểm tra các thông tin kỹ thuật trước khi lựa chọn model.
